Чиповый гигант в рамках Intel Tech Tour представил подробности грядущих процессоров Lunar Lake. Благодаря современной корпусировке, производству на мощностях TSMC, новым производительным и эффективным ядрам и новому iGPU Xe2, Lunar Lake представляет собой чрезвычайно интересный дизайн.

На конференции HotChips 2024 компания Intel раскрыла еще несколько деталей. В основном они касаются задержек при работе с кэшем и при передаче от ядра к ядру. Завтра мы еще раз обсудим эту тему при обсуждении архитектуры Zen 5.

Lunar Lake опирается на ядра двух дизайнов: есть производительные и эффективные ядра, каждые упаковали в свой кластер и соединили друг с другом через интерконнект NOC (Network on Chip). Однако Intel также называет эффективные ядра в Lunar Lake как Low Power Efficiency. У Meteor Lake используют три дизайна ядер: производительные и экономичные ядра в одном кластере, а также два дополнительных ядра Low Power Efficiency в чиплете SoC. P- и E-ядра расположили на вычислительном чиплете в одном кластере. Однако ядра LPE установили на отдельном чиплете, что оказывает дополнительное влияние на задержки.

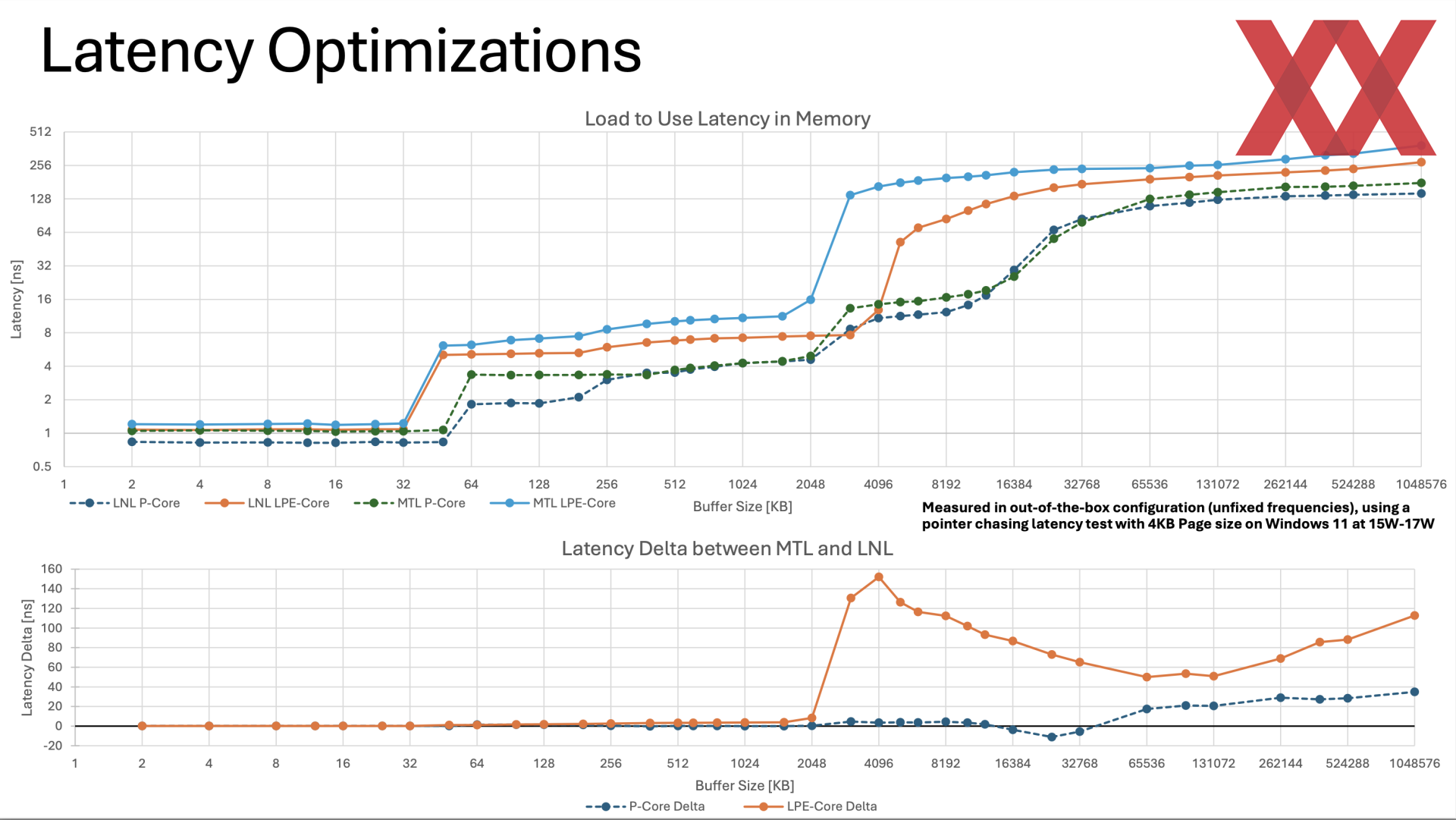

Сначала Intel измерила задержки “Load to use” для разных размеров данных. До размера 32 КБ все ядра работают одинаково. Кэш-память L0 и L1 в Lion Cove (Lunar Lake) и Redwood Cove (Meteor Lake) имеет емкость 48 кБ, так что все эти данные все равно помещаются в кэш с самым быстрым доступом. Чего нельзя сказать о ядрах LPE в Meteor Lake и Lunar Lake.

Благодаря кэшу L1 объемом 192 КБ и кэшу L2, увеличенному с 2 МБ до 2,5 МБ, производительные ядра Lunar Lake постоянно поддерживают определенное преимущество по задержкам над Meteor Lake. Meteor Lake также показывает более высокие задержки кэша и памяти для ядер LPE, но это не удивляет. Intel не приводит результаты E-ядер для Meteor Lake, хотя на них было бы интересно взглянуть.

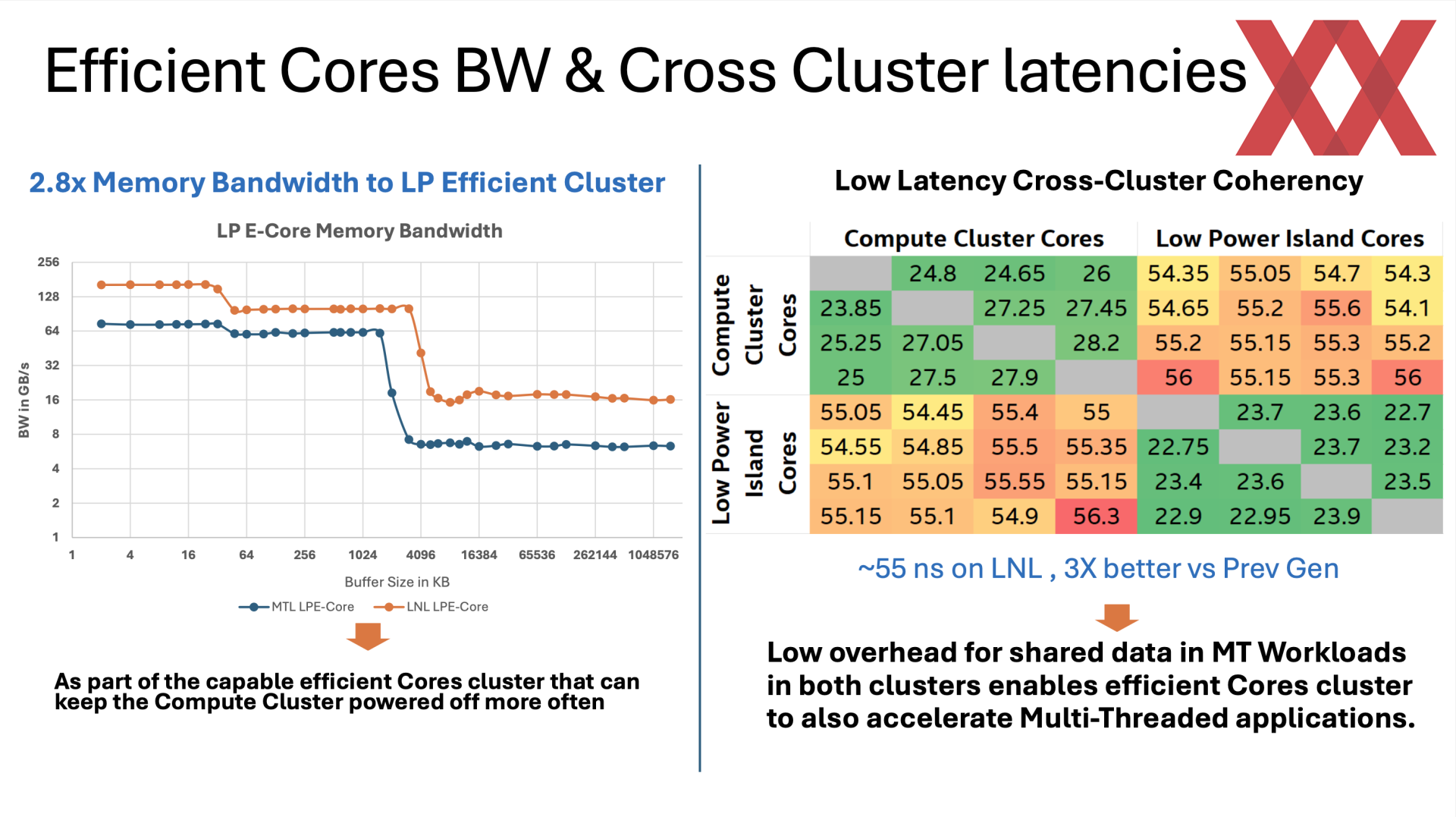

Intel также обратила внимание на пропускную способность кэша и памяти для ядер LPE. Благодаря переносу на чиплет SoC ядра LPE в Meteor Lake достигают пропускной способности 64 ГБ/с внутри кластера и чуть менее 8 ГБ/с при взаимодействии с интерфейсом памяти. Ядра LPE в дизайне Lunar Lake получили пропускную способность более 128 ГБ/с или 16 ГБ/с, то есть в два раза выше.

Наконец, разделение на два чиплета в Meteor Lake невыгодно с точки зрения задержек между ядрами. Что особенно важно, когда потоки приходится переводить с ядер P или E на ядра LPE или обратно с ядер LPE на ядра P и E. Thread Director должен избегать таких перемещений.

Для Lunar Lake задержки между P-ядрами составляют 25 нс. Для ядер LPE – 55 нс. В наших тестах Meteor Lake производительные и эффективные ядра показывали примерно 50-55 нс, ведь они находятся на одном чиплете и в одном кластере.

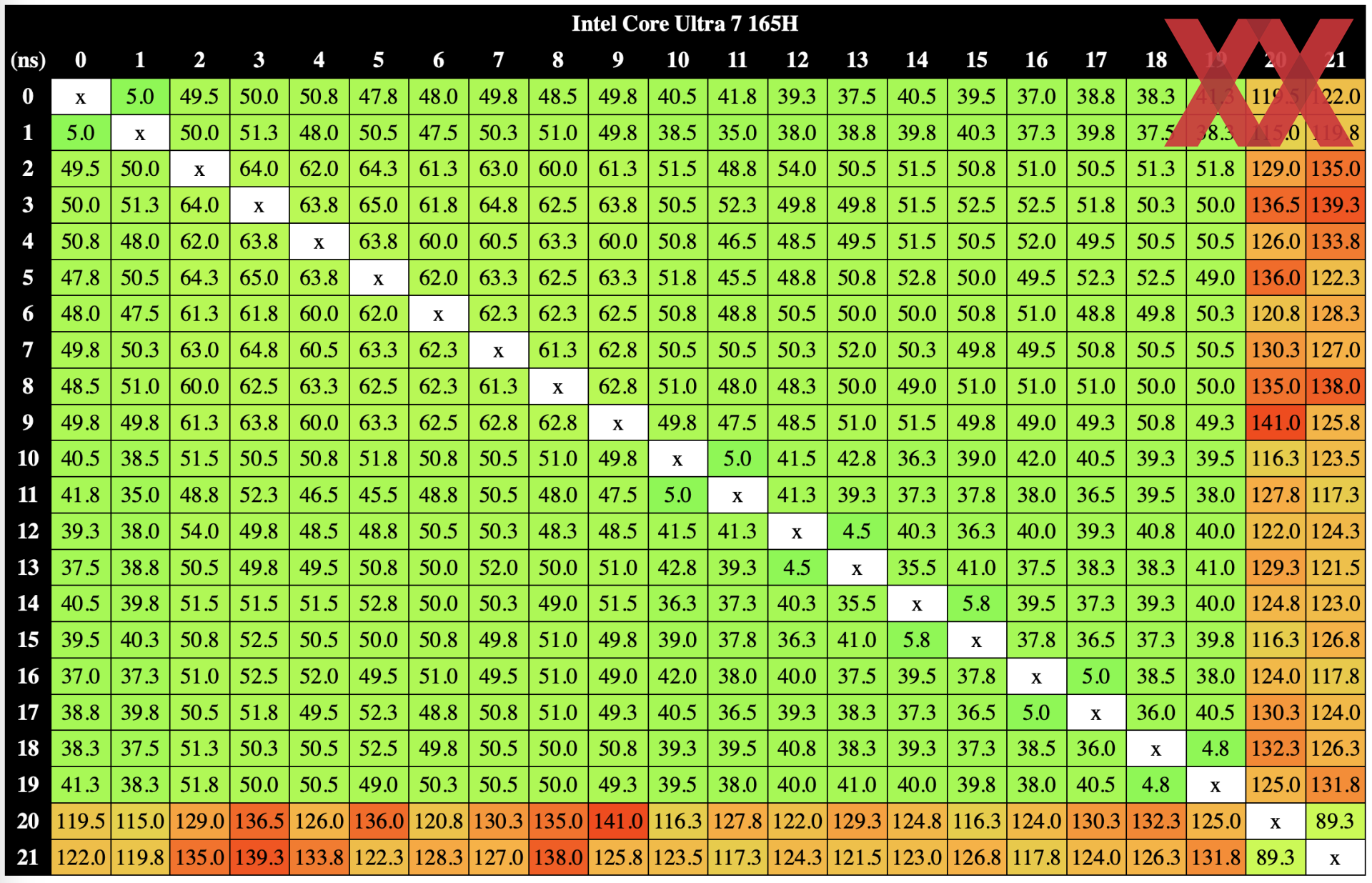

Но для ядер LPE мы измерили задержку в 125-150 нс.

Официальный выход процессоров Lunar Lake ожидают на выставке IFA в Берлине на следующей неделе. Будем надеяться, тогда же мы узнаем подробности об отдельных моделях CPU. Первые ноутбуки должны поступить в продажу в ближайшие недели.
